Funksteuerung für Fußboden-Heizkreisverteiler

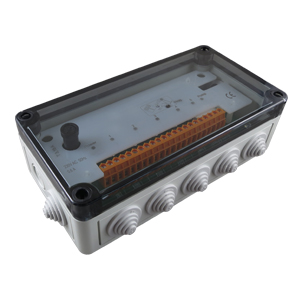

Der RCH01 ist eine Funksteuerung für Fußboden-Heizkreisverteiler.
Die Steuerung hat fünf elektronische Ausgänge zur Temperaturregelung von fünf Regelzonen. Es können maximal 18 thermoelektrische Stellantriebe und eine Umwälzpumpe angeschlossen werden.
In jeden Ausgang kann ein Funk-Temperatursensor ST01 eingelernt werden. Detektiert der Temperatursensor Abweichungen von einer eingestellten Soll-Temperatur, wird ein Sensortelegramm gesendet und der zugehörige Ausgang des RCH01 geschaltet.
Sollte die Funkverbindung zu einem Temperatursensor unterbrochen werden, geht der zugehörige Ausgang nach ca. 10 Stunden in den Notbetrieb und verhindert so das Auskühlen des Raumes.
Technische Daten
Codierung Easywave
je Ausgang ein ST01 im Modus I/O einlernbar
Frequenz 868,30 MHz
Kanäle 5
Spannungsversorgung 230 V AC, 50 Hz
Leistungsaufnahme max. 0,5W
Betriebsarten Heizkreissteuerung
Ausgänge 5 elektronische Schaltausgänge
1 Relaisausgang (Pumpe)
Max Kontaktbelastung Stellantriebe:
Transistorsteuerung!
(Nur ohmsche Last zulässig!)
Ausgang 1-4: je max. 4 Stellantriebe
Ausgang 5: max 2 Stellantriebe
max. 20 W Gesamtbelastung je Ausgang!
Pumpe:
ohmsche Last (cosφ = 1,0): 5,0 A / 1.150 VA
induktive Last (cosφ = 0,8): 4,0 A / 920 VA
Schutzgrad IP55 (im Auslieferungszustand)
Betriebstemperatur 0 °C bis +60 °C
Abmessungen 180 x 94 x 57 mm
| Marke: ELDAT |
| Funktionen: andere |
